点字鋲とは

コマックスの点字鋲は、視覚障害者の安全誘導表示を目的として作られた製品です。床面に孔をあけ、接着剤で固定して使用します。
素材はステンレスヘアーライン、ステンレスノンスリップ、黄色ノンスリップステイマーク入りの3種類で、建物及び景観のデザイン、色彩に応じて選択できます。
施工に関しても、石材のことを熟知した当社に安心しておまかせ下さい。
また、特注品、別注品に関しても、どうぞご相談下さい。

実績はこちら

写真:東京ドームホテル他

写真:東京ドームホテル他

点字鋲のJIS規格についてはこちらをご覧下さい。

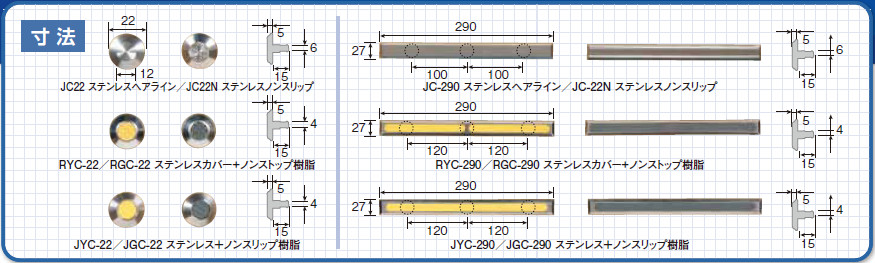

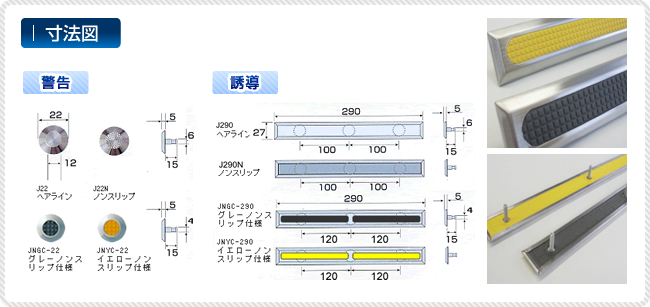

■ステンレスヘアライン
JC-22
【商品名】JC-22
【寸法】φ22mm×5mm

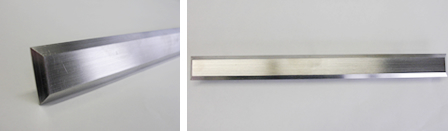

JC-290
【商品名】JC-290
【寸法】290mm×27mm×5mm ※足ピッチ 100mm
■ステンレスノンスリップ
jc-22n
【商品名】JC-22N
【寸法】φ22mm×5mm

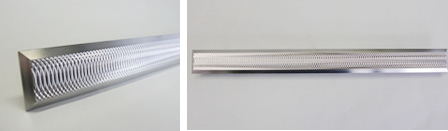

jc-290n
【商品名】JC-290N
【寸法】290mm×27mm×5mm ※足ピッチ 100mm
■ステンレスカバー+ノンスリップ樹脂
RYC-22
【商品名】RYC-22
【寸法】φ22mm×5mm
RYC-290
【商品名】RYC-290
【寸法】290mm×27mm×5mm ※足ピッチ 120mm
RGC-22
【商品名】RGC-22
【寸法】φ22mm×5mm
RGC-290
【商品名】RGC-290
【寸法】290mm×27mm×5mm ※足ピッチ 120mm
■ステンレス+ノンスリップ樹脂
JYC-22
【商品名】JYC-22
【寸法】φ22mm×5mm
JYC-290
【商品名】JYC-290
【寸法】290mm×27mm×5mm ※足ピッチ 120mm
JGC-22
【商品名】JGC-22
【寸法】φ22mm×5mm

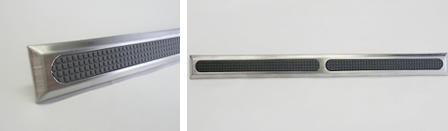

JGC-290
【商品名】JGC-290
【寸法】290mm×27mm×5mm ※足ピッチ 120mm

施工方法

  • 1.割付・墨出し
    ①割付・墨出し

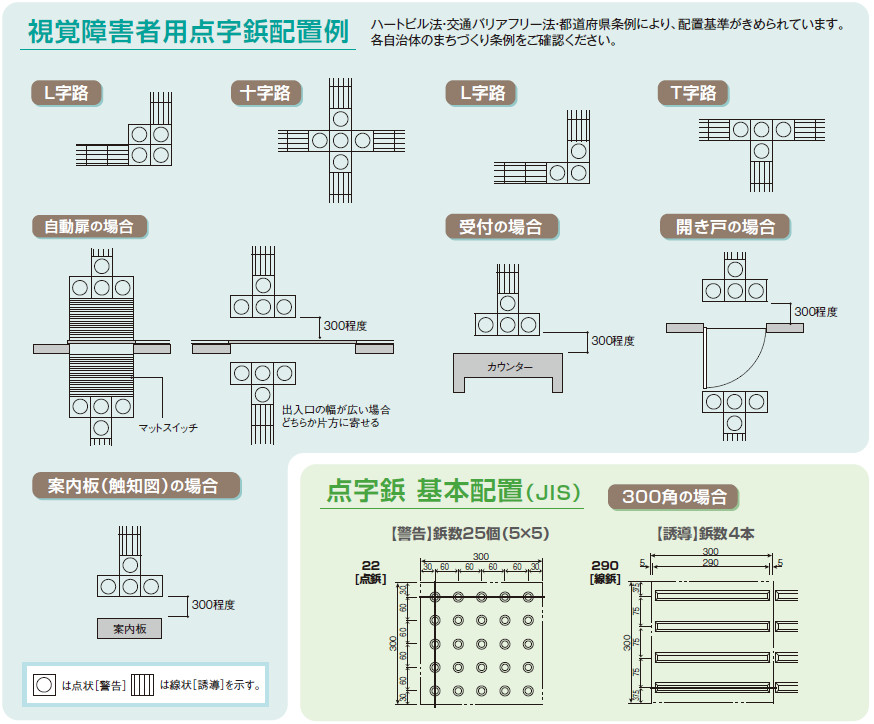

    割付寸法図を参照して下さい。
  • 2.ボーリング
    ②ボーリング
    孔の位置がずれないよう正確に行って下さい。
  • 3.ボーリング後の清掃
    ③ボーリング後の清掃
    孔の中の堀削屑を掃除機などでよく取り除きます。(取り除きが不十分の場合は接着不良の原因となります。)
  • 4.接着剤の塗布または充填
    ④接着剤の塗布または充填
    接着剤を鋲の脚部に塗布するか、孔内に充填します。
  • 5.鋲の設置
    ⑤鋲の設置
    充填剤が硬化するまで鋲を床面に密着させます。
  • 6.養生・完成
    ⑥養生・完成
    ガムテープなどで養生をします。充填剤が硬化後、養生をとりはずし完成です。
